板式換熱器專用液壓扳手使用說明
用途及特性：
        該產品專為板式換熱器的裝拆設計制造，以解決因板式換熱器拉桿螺母高擰緊力矩、大行程帶來的高強度體力勞動。使用該裝置除能大大提高勞動生產率，使以往由多人從事的重體力勞動變?yōu)榭捎梢蝗送瓿傻妮p度勞動，同時使用該裝置裝拆板式換熱器還可避免拉桿及螺母的擠傷，并可基本做到活動壓緊板的同步壓緊，對提高產品的組裝質量很有好處。所以該液壓扳手是以往普通人力扳手的很好替代品，很適合板式換熱器主機生產廠及大宗用戶使用。
         yycz系列板式換熱器專用液壓扳手是針對板式換熱器專門設計制造的。因而原理上更合理，結構更緊湊，故障率也大為減小。
結構原理：

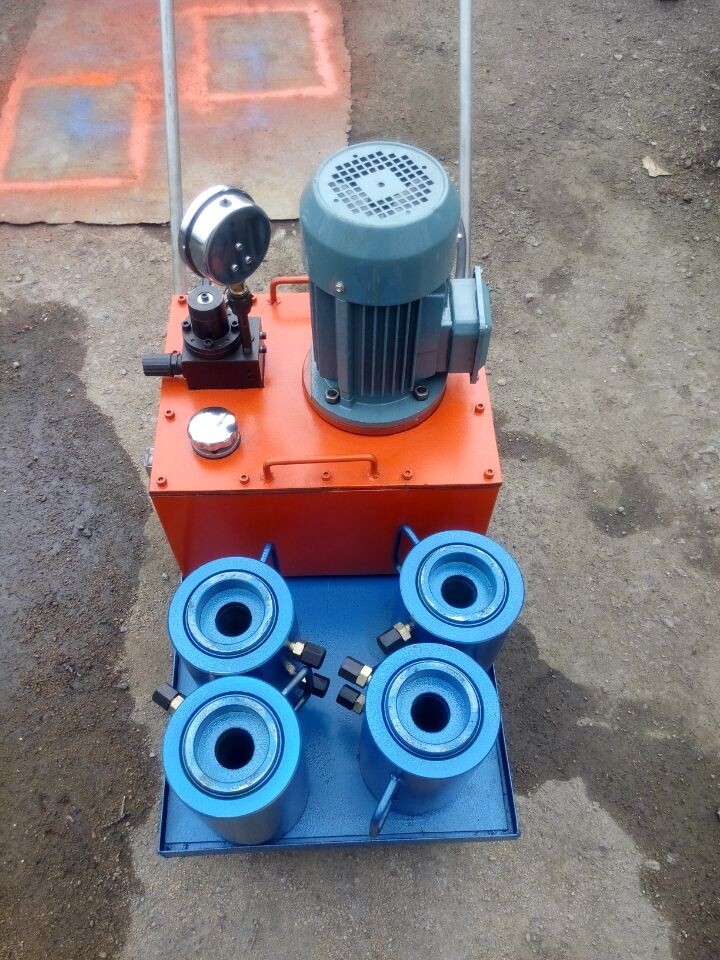

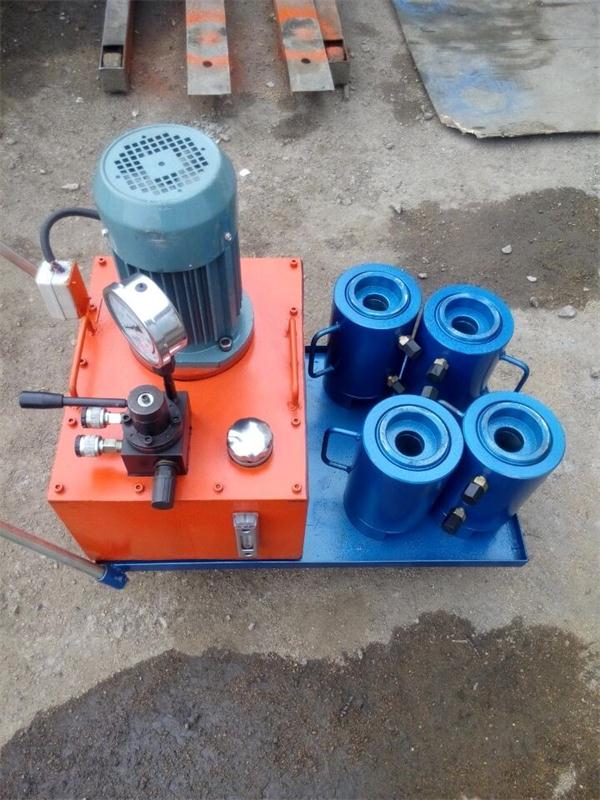

         yycz系列板式換熱器專用液壓扳手由電機、液壓泵、液壓閥、液壓缸、電器、油箱、推車及液壓軟管等主要部分組成，如圖二所示。
        1.由電機及液壓泵組成扳手的動力源， yycz系列采用的液壓泵是針對專用扳手所需的技術參數專門設計制造的徑向式定量柱塞泵。該泵能夠滿足板式換熱器把緊時要求穩定恒速、同步前進的需要，保證組裝質量，同時該泵結構簡單、故障率小，對油污染敏感性亦小。
        2.液壓控制閥采用集成塊形式，將溢流閥、卸荷閥、單向閥及四路截止閥集成于一個閥體總成上，當系統壓力超過額定壓力時，溢流閥自動打開，保護整個系統，卸荷閥及四路截止閥用于選擇任一液壓缸的工作與否，如圖三所示。
        3.液壓缸是液壓扳手的執行元件，當液壓油進入液壓缸后，推動柱塞帶動拉桿與液壓缸產生相對運動，從而使頂于缸底支腳的活動壓緊板前行，達到壓緊的目的。

使用方法：
       •  按板式換熱器組裝要求，將各部件組裝就位，并用手將拉桿螺母擰緊，且調整到各點壓緊尺寸基本一致。
       •  將液壓缸套于第2、4、7、9 拉桿上（見圖四，若用戶換熱器與圖不符，則選擇四個或兩個對稱位置的拉桿即可），各閥置于圖五所示位置，并旋入專用螺母，將液壓缸活塞壓到底。
       •  將液壓扳手電源接通 ，各閥門置于圖四所示位置。檢查各液壓缸支腳確實完全支于活動壓緊板上后，按下啟動（ON）按鈕， 到缸內活塞接近極限位置（與卡簧接近）。
   夾緊器性能參數：
                                       注：可以根據用戶需求設計各種規格的液壓夾緊器
